15STABILITY

Infrastructure	CNRS_Coriolis
Project	15STABILITY
Campaign Title (name data folder)	tests rotation plate-forme
Lead Author	Pauline Vaillant
Contributor	............
Date Campaign Start	25/02/2015
Date Campaign End	04/03/2015

0 - Publications, reports from the project

1 - Objectives

Tester la testabilité de rotation de la plate-forme Coriolis pour différentes conditions de rotation.

2 - Experimental setup

2.1 General description

La plate-forme Coriolis a été mise en rotation suivant différentes conformations (cf. 6) afin d’évaluer la stabilité du fluide (eau) lors des rotations.

Deux cameras (Dalsa1 et Dalsa2), positionnées à 5,27m du centre et séparées de 1,40m (cf. 2.2), ont enregistré 4000 images lors de chaque essai pour permettre une étude précise des déplacements de particules dans l'eau.

2.2 Definition of the coordinate system

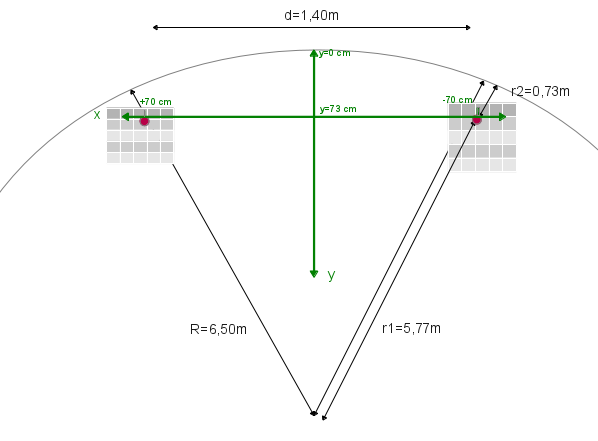

Schéma du référentiel choisit pour les cameras Dalsa1 et Dalsa2 et le traitement des données.

2.3 Relevant fixed parameters

Certains paramètres ont été fixés lors des essais.

Notation	Définition	Valeur	Remarques
H	Hauteur d'eau dans le bassin	H=33 cm
h	Hauteur du laser	h=13 cm
Plaser	Puissance du laser	Plaser=6,05W	Puissance maximale du laser
t	Temps d'enregistrement	t=20 min

2.4 Definition of the variable control parameters

Les différents paramètres variables sont listés ci-dessous:

Nom des différentes variables	Rotation speed (tr/min)	Clockwise or Anti-clockwise	Periode (s)	Modulation	T (min)	Amplitude	Nb images/sec	Régulation Vitesse ou Position
Définition	Vitesse de rotation de la plate-forme en tour par minute	Sens de rotation	Période de rotation en minute	Présence d'une modulation de vitesse	Temps de la modulation	Amplitude la modulation	Nombre d'images par seconde	Type de régulation

3 Instrumentation and data acquisition

3.1 Instruments

L'acquisition d'image a été faite avec deux cameras identiques Dalsa

(with positions of probes, cameras...)

3.2 Definition of time origin and instrument synchronisation

logiciel d'acquisition: ?

3.3 Requested final output and statistics

Les résultats finaux de l'acquisition sont des séries de 4000 images (une pour chaque camera).

4 - Methods of calibration and data processing:

Le logiciel UVMAT a été utilisé pour la calibration d'images suivant le schéma en 2.2 et le traitement de celles-ci.

Deux PIV ont été effectués sur chaque série d'images. Étant donné les faibles vitesses observées les boites de recherches étaient fixes et de grande dimensions. Lorsqu'aucune modulation en vitesse n’était appliquée, un delta de 5 image fut utilisé dans les PIV afin de diminuer l'erreur de calcul sur les faibles vitesses. Pour la modulation en vitesse, aucun delta ne fut pris dans le but d'observer le plus précisément possible la variation de vitesse. .

5 - Organisation of data files:

Toutes les données et résultats de ce projet sont enregistrés sous /.fsnet/project/coriolis/2015/15STABILITY de la manière suivante:

• 0_DOCS: documentation et rapports
• 0_FIG: figures et résultats
• 0_MATLAB: fonction matlab créées pour le projet
• 0_PHOTOS: photos de l'installation
• 0_REF_FILES: fichiers généraux du projet (calibration data, grids ...)
• 0_RESU: fiches résultats de chaque essai
• EXP1, EXP2, dossiers propres à chaque essai. A l'interieur de chacun de ces dossiers on retrouve:
  • Dalsa#: dossier images de la camera correspondante.
  • Différents fichiers de traitement d'images .civ et .tseries pour chaque séries d'images.
  • Un fichier xml, Dalsa#.xml, contenant les informations techniques des cameras, par exemple les paramètres de calibration et le temps d'acquisition d'une série d'images.

6 - Table of experiments

Les différents essais sont listés ci-dessous avec leurs paramètres définis dans les sections précédentes:

Exp nb	Exp Name	Date	Time	Laser Height (cm)	Water Height (cm)	Rotation speed (tr/min)	Clockwise or Anti-clockwise	Periode (s)	Modulation	T (min)	Amplitude	Nb images/sec	Regulation Vitesse ou Position	.	Remarks
1	EXP01	25/02/15	8h50	13	33	0,0200	A	3000	Non	.	.	3	V	.	.
2	EXP02	25/02/15	11h	13	33	0,0570	A	1053	Non	.	.	3	V	.	.
3	EXP03	25/02/15	.	13	33	0,2020	A	297	Non	.	.	3	V	.	.
4	EXP04	26/02/15	8h20	13	33	0,3992	A	150	Non	.	.	3	V	.	.
5	EXP05	26/02/15	.	13	33	0,7996	A	75	Non	.	.	3	V	.	Ajout chlore avant EXP05
6	EXP06	26/02/15	.	13	33	1,1992	A	50	Non	.	.	3	V	.	.
7	EXP07	26/02/15	.	13	33	1,9980	A	30	Non	.	.	3	V	.	.
8	EXP08	27/02/15	9h20	13	33	2,9955	A	20	Non	.	.	3	V	.	.
9	EXP09	27/02/15	13h50	13	33	0,4005	C	150	Non	.	.	3	V	.	.
10	EXP10	27/02/15	16h	13	33	1,2000	C	50	Non	.	.	3	V	.	.
11	EXP11	02/03/15	9h35	13	33	0,2007	C	299	Non	.	.	3	V	.	.
12	EXP12	02/03/15	11h20	13	33	2,9850	C	20	Non	.	.	3	V	.	.
13	EXP13	02/03/15	14h	13	33	1,5000	C	40	Oui	0,20	0,05	3	V	.	.
14	EXP14	02/03/15	15h40	13	33	0,8000	C	75	Oui	0,40	0,20	10	V	.	.
15	EXP15	03/03/15	11h50	13	33	1,1995	A	50	Non	.	.	3	P	.	.
16	EXP16	03/03/15	.	13	33	0,2000	A	300	Non	.	.	3	P	.	.
17	EXP17	03/03/15	.	13	33	1,9995	A	30	Non	.	.	3	P	.	.
18	EXP18	04/03/15	10h	13	33	0,06	A	987	Non	.	.	3	P	.	.
